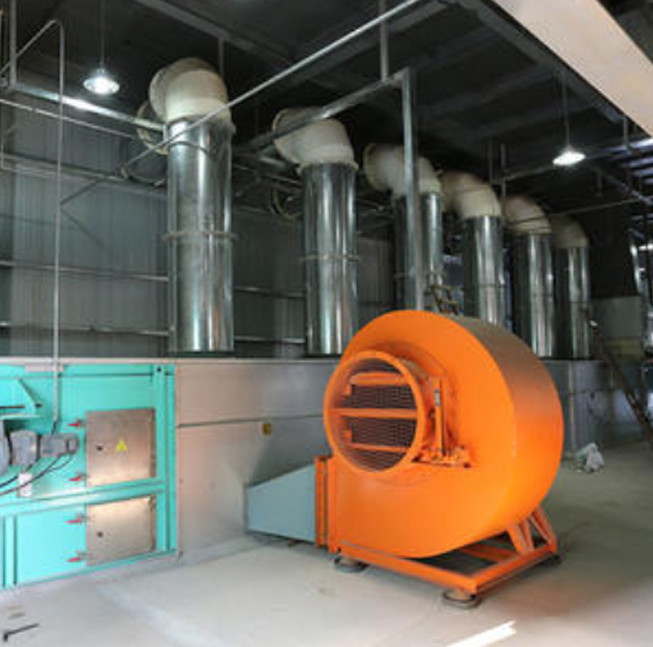

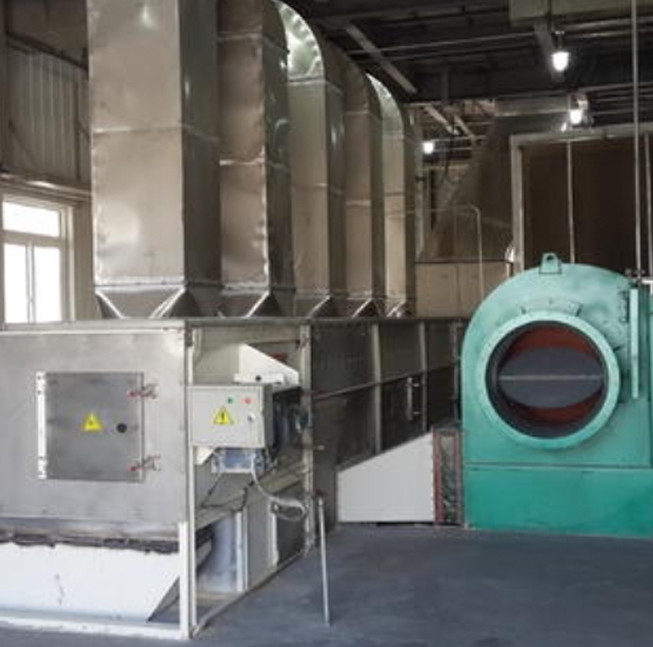

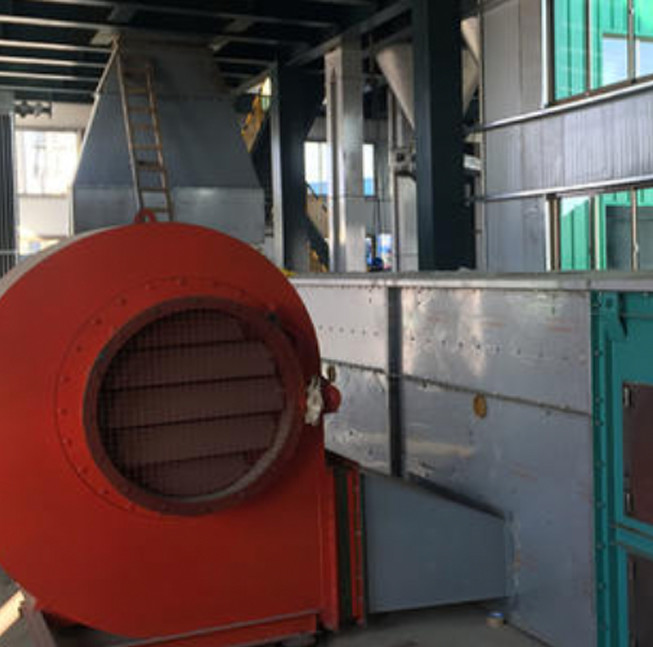

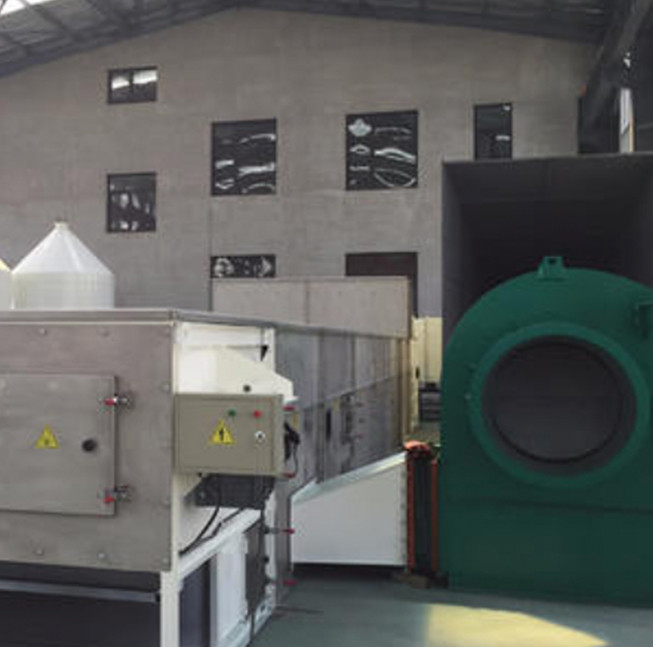

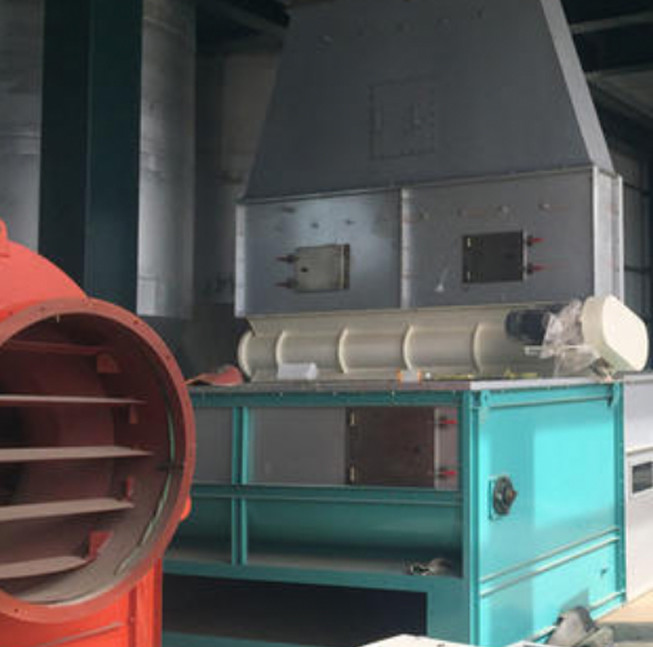

Горизонтальный сушильный шкаф для линии производства паровых кукурузных таблеточных прессов

1. Разделительная коробка: она состоит из изогнутой стальной пластины с разделительной пластиной внутри, материал стальной пластины - нержавеющая сталь 201;

2. Тканевая коробка: Коробка состоит из сварной пластины из нержавеющей стали 201, с тканевой пластиной внутри, угол можно регулировать, тканевая пластина изготовлена ​​из нержавеющей стали 201; Ручки внешнего позиционирования, шины и усиливающие каналы изготовлены из углеродистой стали;

3. Напорный ящик: Напорный ящик представляет собой рамную конструкцию, сваренную из стального профиля длиной 2200 мм. Стальной профиль, опорная пластина с обеих сторон и поддон для материала изготовлены из высококачественной углеродистой стали, а поддон для материала, платформа для вырубки и цепной поддон изготовлены из нержавеющей стали 201.

4. Центральный ящик: центральный ящик состоит из семи секций, длина каждой составляет 2100 мм, внешняя и верхняя пластины изготовлены из изогнутой комбинации нержавеющей стали 201, вентиляционная пластина и цепная пластина внутреннего поддерживающего материала изготовлены из нержавеющей стали 201, а опора нижняя и верхняя вентиляционная пластина изготовлена ​​из углеродистой стали. Обе стороны снабжены смотровыми отверстиями и дверцами доступа; Три бокса оснащены датчиками температуры, подключенными к центральной диспетчерской для контроля температуры материала.

5. Хвостовой короб: Хвостовой короб представляет собой рамную конструкцию, сваренную из стального профиля, длиной 2200 мм. Стальная секция и опорная пластина с обеих сторон, нижняя пластина материала и выпускное отверстие изготовлены из высококачественной углеродистой стали, а пластина материала и гибочная пластина цепи изготовлены из нержавеющей стали 201;

6. Устройство трансмиссии: система трансмиссии состоит из замедляющего двигателя, группы ведущих звездочек, цепи, группы ведомых звездочек, замедляющего двигателя и группы ведущих звездочек, закрепленных на хвостовом коробе, группы ведомых звездочек, закрепленных на головном коробе. Цепь и мотор-редуктор — покупные детали, шипы цепи изготовлены из нержавеющей стали 201, пальцы и ролики — из высоколегированных износостойких материалов; Звездочка изготовлена ​​из легированной стали 40Cr после закалки, а вал звездочки закален сталью 45.

7. Система горячего воздуха: состоит из воздухоподогревателя, вентиляционного канала, горячего вентилятора, демпферного устройства и выпускного сопла. Выпускное сопло соединено с нижней частью напорного ящика, и горячий воздух подается в сушильный шкаф, чтобы нагреть материал для его сушки и желатинизации. Воздухоподогреватель и вентилятор производятся профессиональными производителями, а стандарты производства регулируются профессиональными производителями; Остальное сделано из профильной стали и стальных пластин, все из которых изготовлены из высококачественной углеродистой стали.

8. Система холодного воздуха: состоит из вентилятора, демпферного устройства и выпускного сопла. Выпускное сопло соединено с нижней частью хвостового короба и направляет холодный воздух в сушильный шкаф для охлаждения материала. Вентилятор изготовлен профессиональными производителями, а стандарты производства зависят от профессиональных производителей; Остальное сделано из профильной стали и стальных пластин, все из которых изготовлены из высококачественной углеродистой стали.
